鋰電池掃碼應用方案

難點：

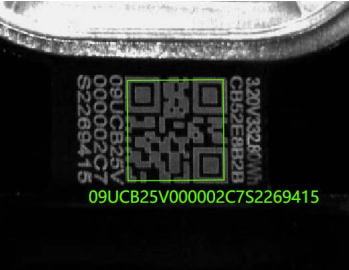

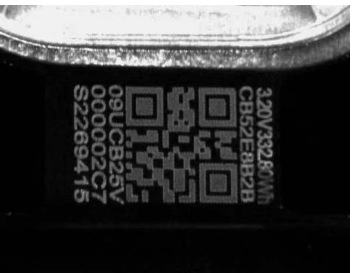

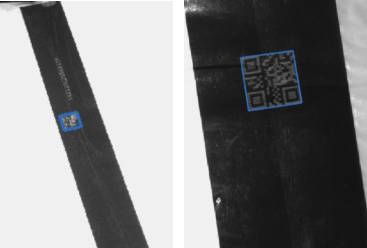

小靜區干擾

條碼四周有文本或其他標

記，造成小靜區干擾

解決方案：

針對小靜區干擾進

行了鋰電行業專項優化，專項

算法庫可以適應小靜區干擾難點，經測試能滿足客戶需求

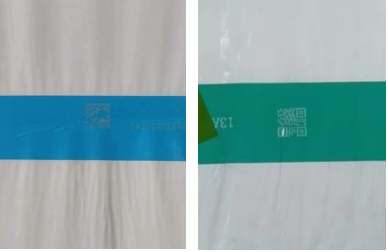

多底色讀碼（藍/綠）

用于固定電芯的密封膠帶有

不同顏色，塑料材質易反光

解決方案

可選不同顏色光源提升對比

度，偏振鏡頭罩消除反光，保證穩定的成像效果

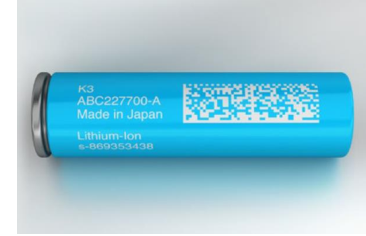

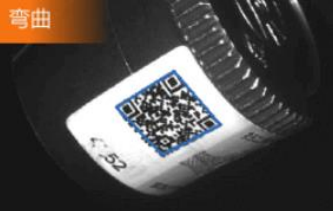

圓柱電池曲面碼

圓柱電池的圓弧面導致二維

碼畸變且容易反光。

方案層面，通過偏振配件消除

曲面反光；

算法層面，具備較強的畸變讀

碼能力。

大視野讀碼

人工上料工位采用手持巴槍方式逐個掃碼，或者出入庫時機械臂攜帶讀碼器挨個移動觸發讀碼，工作效率低。

20MP分辨率，覆蓋超高精度和超大的視野范圍，單圖多碼讀取，依然保持超高的讀碼效果，效率提升60%。

項目情況：

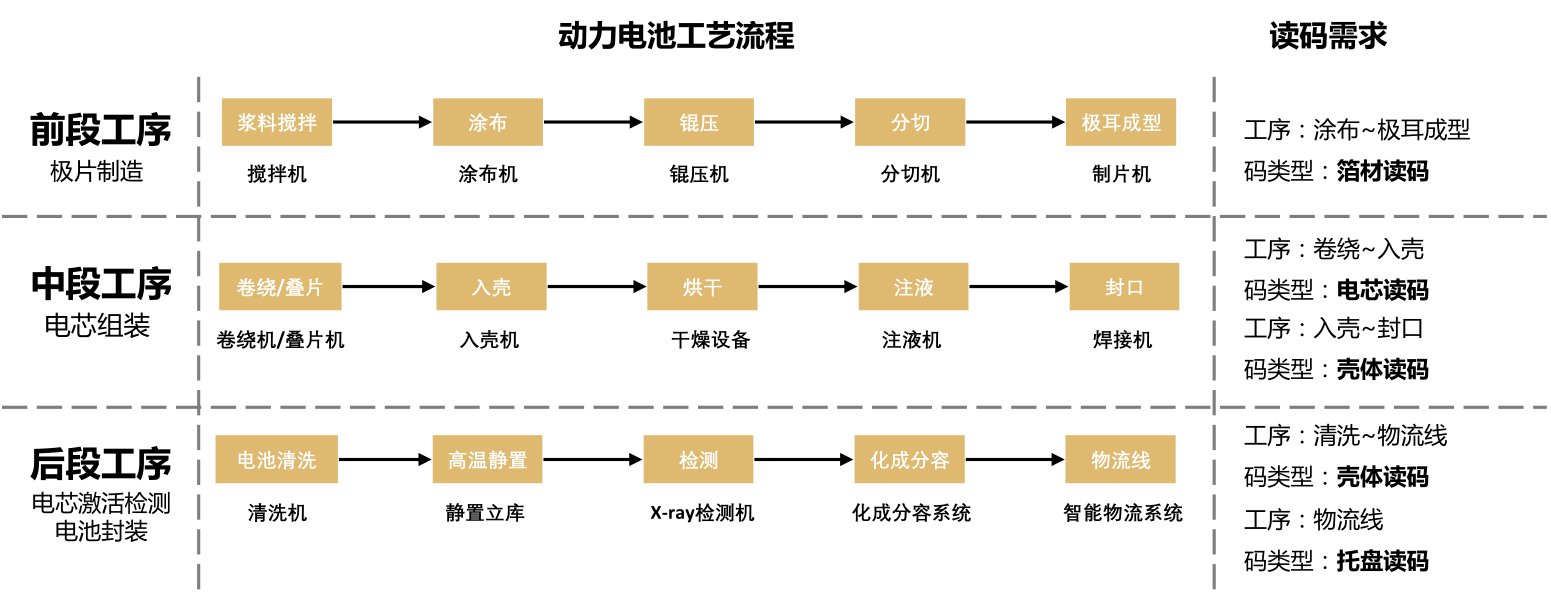

應用需求：前段（包含涂布、錕壓、模切等）及卷繞工序的電池正負極片以及隔膜都是卷繞在卷筒上進行搬運，原先需要人工手動創建人物來上下料，生產效率低；現計劃增加卷筒掃碼功能，識別卷筒上印刷二維碼，通過與MES系統聯動實現自動上下料。

打碼工藝：紙質標簽采用噴墨打印方式。

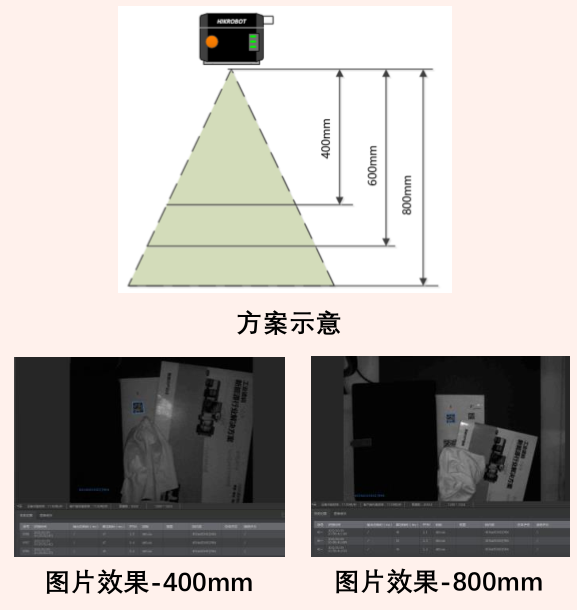

應用難點：要求讀碼率99.99%，讀碼景深滿足400-800mm。

應用方案：

產品型號： IVY-8040M系列

應用效果：二維碼穩定識別，讀碼率達到99.99%以上

應用亮點：高識別率、高性價比、體積小巧、大景深讀碼

項目情況：

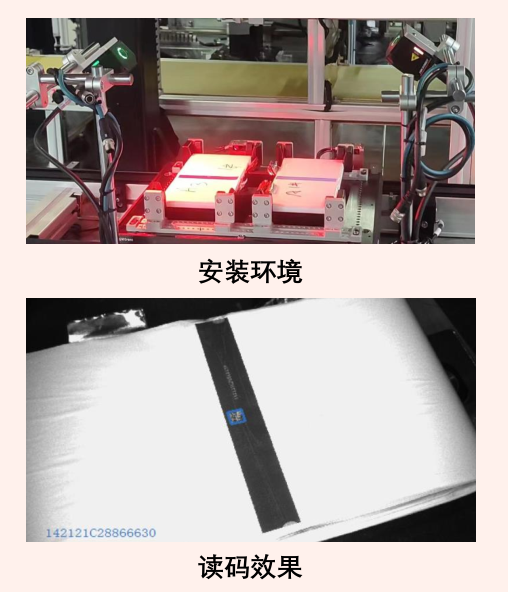

應用需求：該工位是方形電池在前段工序的超聲波焊接工位，主要功能是完成電芯極耳與連接片保護片的焊接，在進行焊接操作前需要分別讀取兩塊電芯藍膜上DM碼。靜態讀碼，視野、安裝空間無特殊要求。

打碼工藝：藍膜為塑料材質，采用激光打碼方式。

應用難點：要求讀碼率99.99%，塑料材質容易反光。

應用方案：

產品選型：IVY-7500PM工業級讀碼器

應用效果：二維碼穩定識別，讀碼率達到99.99%以上

應用亮點：偏振配件、高識別率、自動對焦

項目情況：

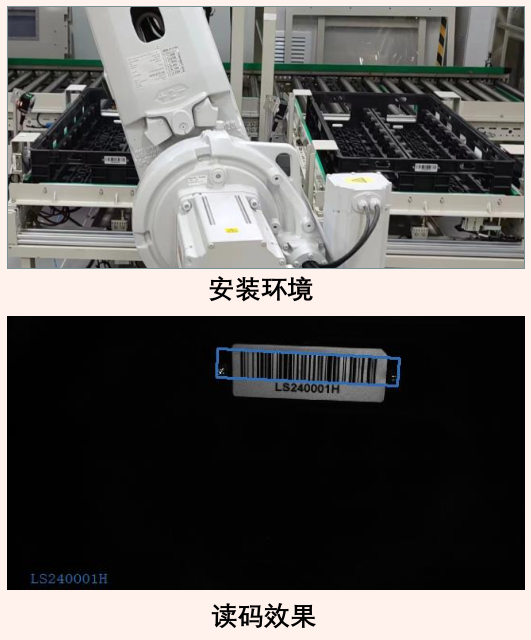

應用需求：智能物流系統是各個系統之間的連接紐帶，保障整個生產系統的高效運轉，托盤上的條碼信息用來實現電池的跟蹤、管理、狀態等信息。靜態讀碼，視野、安裝空間無特殊要求。

打碼工藝：標簽紙采用噴墨打印方式。

應用難點：要求讀碼率99.99%，重復使用易臟污磨損、對比度

低。

應用方案：

產品選型：IVY-7500PM；

應用效果：二維碼穩定識別，讀碼率達到99.99%以上

應用亮點：高識別率、低對比度、臟污磨損

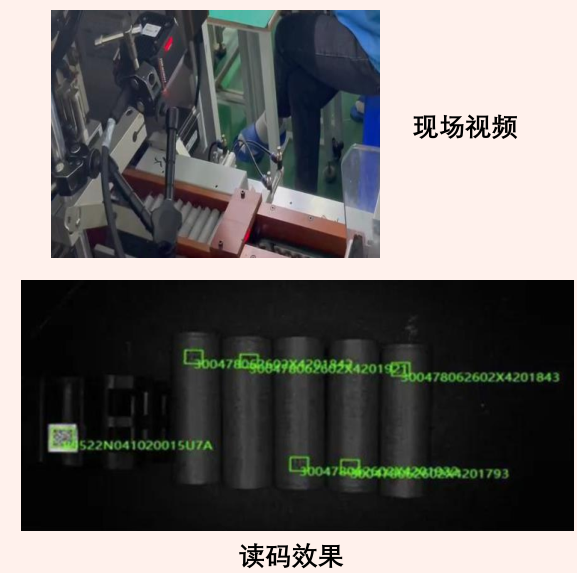

項目情況：

應用需求：圓柱電池生產成形后進行包裝封盒，對每個電池上的DM二維碼進行讀??；現場需要通過滾筒帶動電池旋轉讀取鐳射二維碼。

打碼工藝：表面覆膜為塑料材質，采用激光打碼方式。

應用難點：二維碼在電池上存在彎曲，滾筒轉速快，對比度低。

應用方案：

產品選型：IVY-8040M；

應用效果：二維碼穩定識別，讀碼率達到99.9%以上

應用亮點：動態讀碼、光源可選、低對比度、碼形畸變

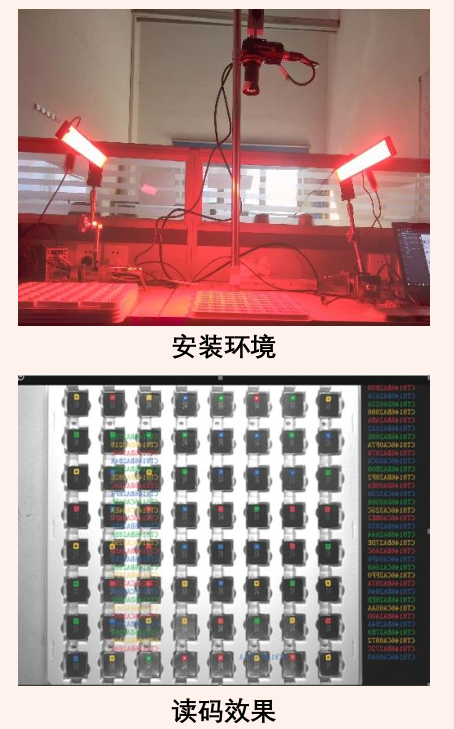

項目情況：

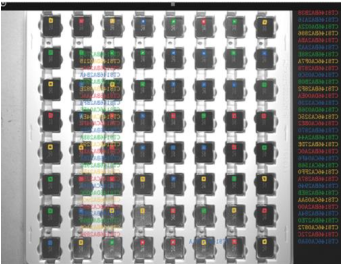

應用需求：成品電池鐳雕二維碼后，整托一次性掃碼入庫；為方便產品追溯，要求一次性讀取64個二維碼，相機位置固定，固定符合視野大小的托盤放置區，人工上料，手動觸發讀取64個碼。

應用難點：幾十個碼同時讀取，存在環境光干擾。

應用方案：

產品選型： IVY-7500M工業級固定式智能掃碼器；

應用效果：二維碼穩定識別，讀碼率達99.9%以上

應用亮點：高分辨率、大視野、多碼讀取、C口鏡頭

項目情況：

應用需求：頂側封工序是軟包鋰離子電芯的第一道封裝工序。頂側封實際包含了兩個工序，頂封與側封。識別極耳上的二維碼，讀碼率要求99.9%以上，解碼時間要求200ms以內。

應用難點：安裝空間狹小，產品存在反光，極耳存在一定的翹邊，對讀碼率有一定的影響。

應用方案：

產品選型： IVY-7500PM 工業級固定式智能讀碼器；

應用效果：二維碼穩定識別，讀碼率達到99.96%以上

應用亮點：體積小巧，偏振配件，高識別率
