條碼掃描槍與PLC連接通訊

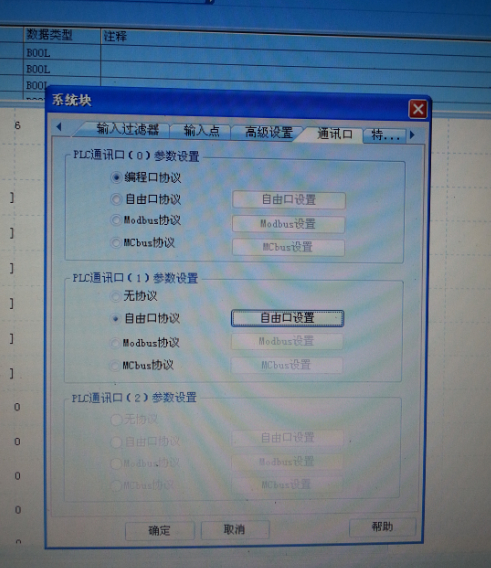

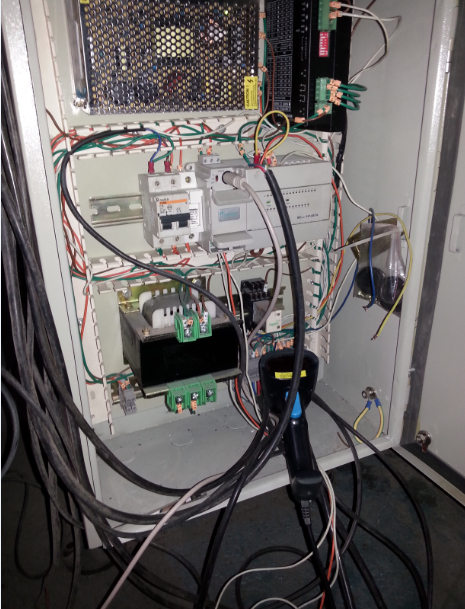

艾韋迅自主研發的串口掃描槍、485接口掃描槍可支持與西門子PLC、三菱PLC、臺電PLC等各類品牌的PLC工控設備通訊，在實際應用中獲得了較好的使用效果，下圖為使用現場拍攝圖：

PLC與條碼掃描槍通訊問題集錦

1、西門子1200PLC怎么用自由口跟條碼掃描槍通信？最好能提供程序例子。

答：首先要確定掃描槍的接口是不是485串口，第二要知道該掃描槍的通訊格式然后才能通過自由口進行編程。西門子下載資料中有條碼的例子。

2、我用一個條碼掃描槍與一臺三菱2NPLC用RS指令通訊，監控程序可以看到讀出來有數據，但是跟實際的條碼值相差甚遠。條碼值一般有26個字母的大小寫和10個阿拉伯?dāng)?shù)字的組合，這個組合有長有短，三菱的一個數據寄存器比如D120可以存儲和顯示長達十幾位的條碼值嗎？還是只存儲一個值，其他值依次存到D121，D122下面去呢？我監控程序卻搞不懂其中的奧妙。還有，PLC讀出來的數據怎么樣轉換為有26個字母大小寫和10個阿拉伯?dāng)?shù)字的組合就是實際上的條碼值呢？然后在人機界面里顯示出來。

答：在用RS指令的時候是發送的一個數據幀，可以是讀或者寫數據，你要讀掃描儀的條碼肯定要知道他的掃描槍通訊協議，是專用的還是MODBUS 協議，然后要知道條碼的數據存儲區域地址以及數據類型和大小，然后才好用RS指令去讀取這個站址的條碼存儲區域地址的數據，如果是兩個字則反饋的數據只要把這兩個字的類容顯示出來就好了，其他反饋的字不用去處理，仔細看看條碼槍的通訊協議的數據讀寫格式，和RS指令用法就行。

每個寄存器儲存1-2個字符，讀出來的數值要自己轉換為ASCII碼才能與條碼對應上；比如監控為H36，它對應ASCII碼的，網上查詢ACSII碼對照表，看看與實際條碼的對應關系。

3、PLC獲取到的條碼掃描槍數據不正確，怎么處理？
答：從監控結果來看，接收到的數據未能連續獲得，所以：1.確認通訊設置與實際相符，尤其是波特率；2.找掃碼器說明書，設置其通訊格式。解決以上問題，將條碼全部讀入PLC中再討論程序問題。

4、我有一臺CPU224和USB接口的掃描槍各一個，需要實現的功能是掃描槍掃出來的條碼PLC能讀到?，F(xiàn)在有問題:1是否要有一根USB轉485的連接線來插到PLC得端口1或0上，為什么，USB轉232是否可以。

答：因為S7-200的本機端口物理電平是RS485標準的，USB接口的掃描槍估計是沒法用，因為掃描槍應該是USB從設備，不能像電腦那樣使用USB轉RS485接口，當然USB轉RS232更不行了，你可以咨詢掃描槍廠家，應該不能轉換，你應該換成RS485接口的掃描槍，或者是RS232接口的，再通過RS232轉成RS485.
