SICK 3D視覺助您制勝輪胎行業檢測

輪胎是由約200多種原料，10多種膠部件一層一層地組裝成胎坯，再經過高溫高壓加熱后制成。整個輪胎制造過程大致分為六步：密煉——膠部件準備 ——輪胎成型——硫化——最終檢驗——輪胎測試。在生產過程中，需要對膠部件、成型后生胎、硫化后成品胎等進行質量的監控檢測，及時分析、處理、預警，實現對輪胎質量的嚴格把控。

應/用/案/例

1. 胎料半制品截面尺寸檢測

2. 胎料半制品搭接質量檢測

3. 胎側字符識別

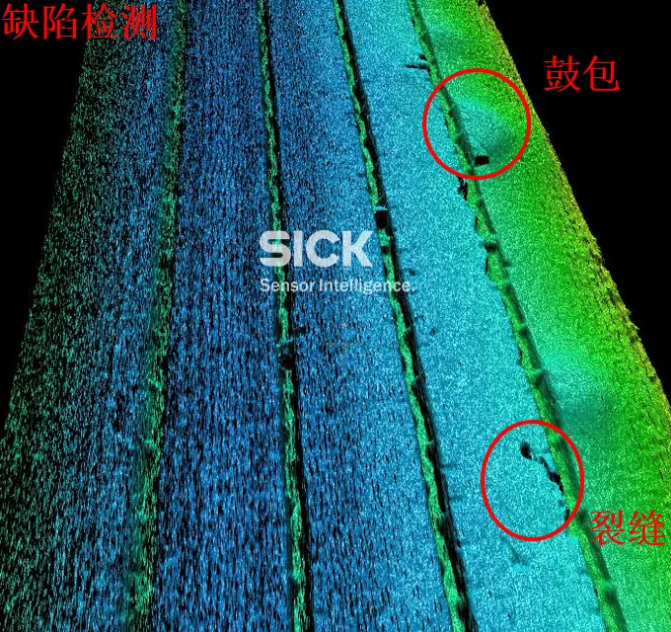

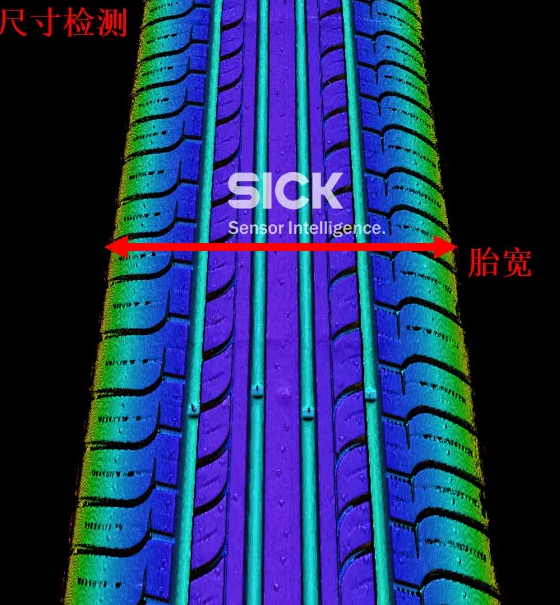

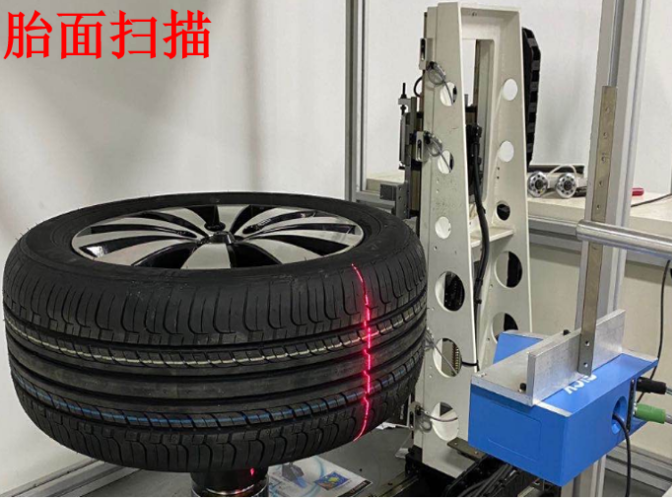

4. 輪胎尺寸及缺陷檢測

01胎料半制品截面尺寸檢測

應用描述：

輪胎生產中，胎面膠，胎側膠，內襯層及三角膠等半制品的輪廓尺寸是輪胎結構的重要參數。這些半制品輪廓尺寸大小由膠料性能和擠出工藝參數決定，因此會出現口型尺寸一定而擠出的胎面輪廓尺寸波動的問題。

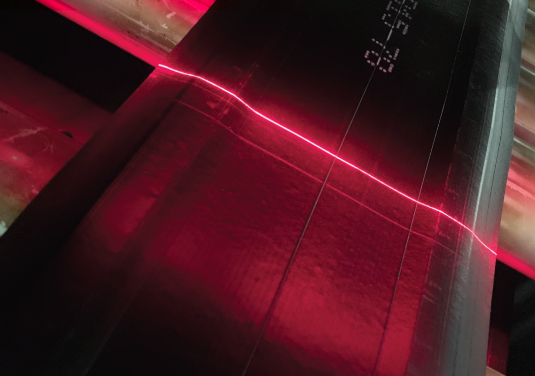

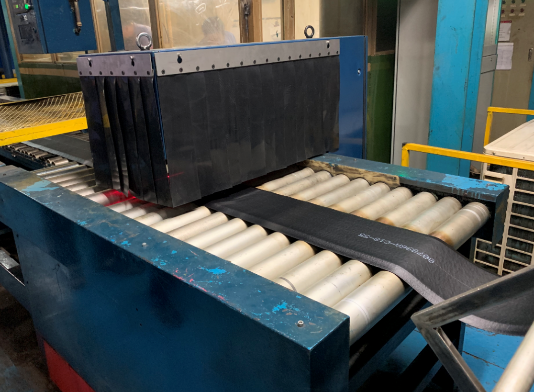

使用 SICK 3D相機對胎面、胎側等半制品進行在線檢測，可實時測量厚度、寬度、高度等尺寸，隨時掌握胎面尺寸的變化情況。

應用選型：

SICK 分體式 3D相機Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，可配置多相機拼接。

應用難點：

-半成品胎料種類多、材質表面狀態差異大

-高精度、大幅面檢測時需要多相機拼接

-安裝空間受限，需要定制化相機視野及角度

02胎料半制品搭接質量檢測

應用描述：

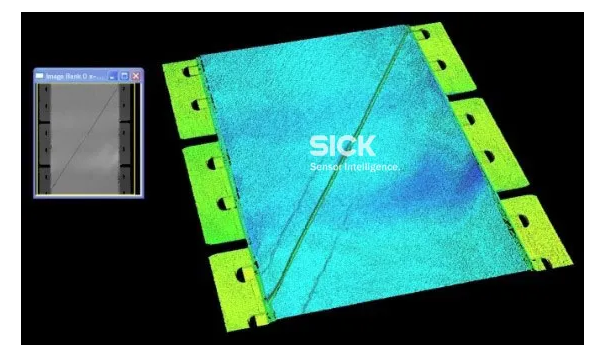

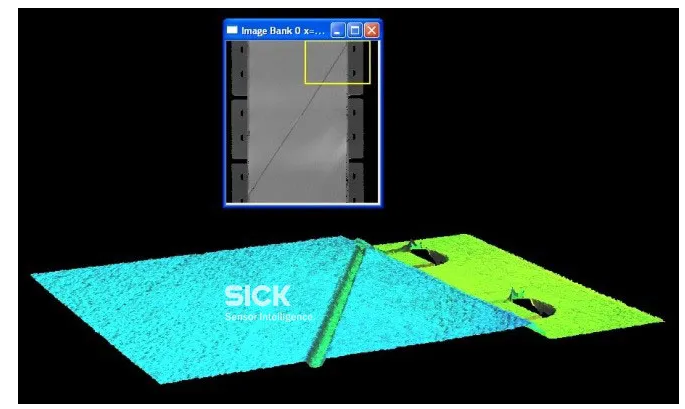

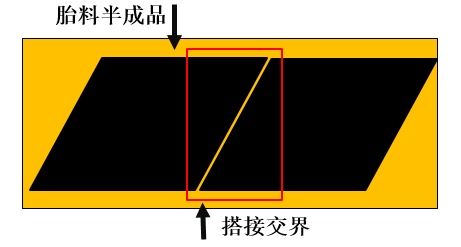

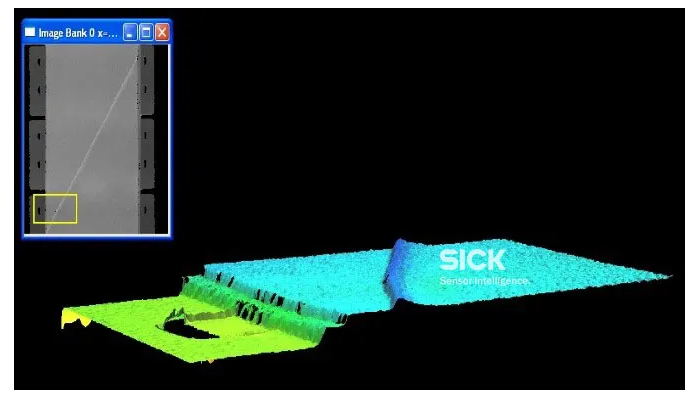

在輪胎生產中，胎面膠，胎側膠，內襯層及三角膠等半制品存在搭接頭，搭接頭交界處可能會出現開裂、搭接錯位、搭接重疊、搭接縫隙等異常，對輪胎質量有較大影響。

使用SICK 3D相機對胎料半成品搭接頭進行檢測，實現搭接頭質量的檢測監控。

應用選型：

SICK 分體式3D相機 Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，或一體式3D相機RulerX系列，可配置多相機拼接。

應用難點：

-半成品胎料種類多、搭接狀態復雜，成像質量要求較高

-高精度、大幅面檢測時需要多相機拼接

-安裝空間受限，需要定制化相機視野及角度

應用圖示：

03胎側字符識別

應用描述：

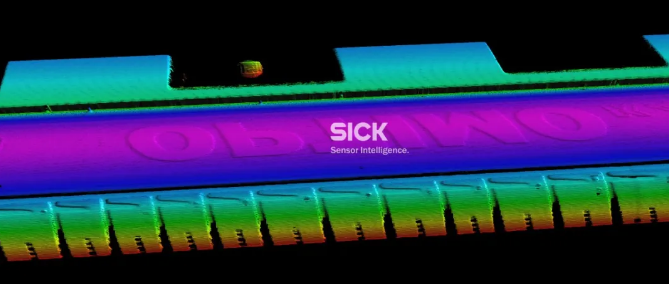

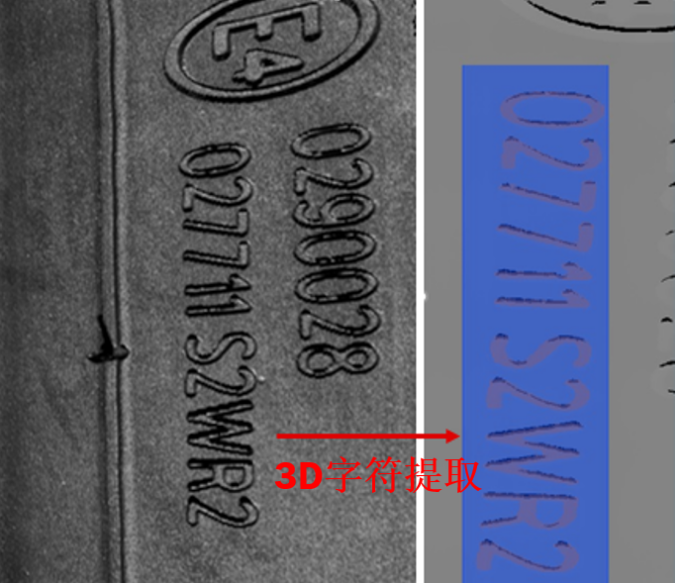

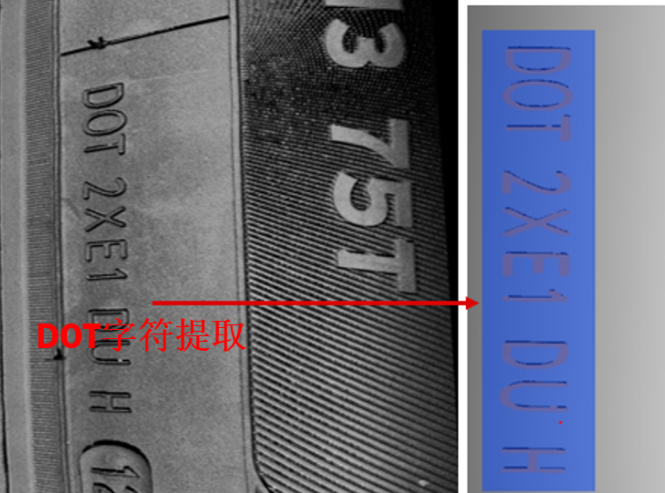

經硫化工序后，形成輪胎成品。成品輪胎胎側會有各種字符及圖案，主要包括DOT碼、輪胎生產日期、輪胎的規格型號、輪胎技術參數、輪胎品牌等字符。使用SICK 3D相機對胎側進行在線實時掃描，實現3D字符識別、驗證。

應用選型：

SICK 分體式3D相機 Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，或一體式3D相機RulerX系列，可配置多相機拼接。

應用難點：

-胎型種類多，成像質量要求較高

-需要高運動精度旋轉機臺

-3D字符 OCR提取算法

應用圖示：
