1. 簡介

IVY134SUA是廣州艾韋迅信息科技有限公司開發的低頻標簽讀卡模塊，產品兼容ISO 11784/11785協議。IVY134SUA通過UART進行通信，用戶只需通過UART發送簡單的命令便可完成對標簽數據的讀取操作，而無需理解復雜的通信協議。小巧的體積、簡單的操作方式和超低的功耗使IVY134SUA非常適合嵌入到PDA等手持設備中。

2. 選項指南

小體積系列模塊訂購信息如表 。

型號   貼片式UART  SPI I2C   W26支持芯片/標準

IVY125SUE√√——————EM4001/TK4100

IVY125SUT√√——————T5557/T5577

IVY125SUG√√——————EM4305

IVY134SUA√√——————EM4305/ISO11784/85

IVY522SU√√——————M1/ISO14443A

IVY220SU√√——————ICODE2/ISO15693

IVY300SU√√——————ISO14443A/B/ ISO15693

4. 硬件描述

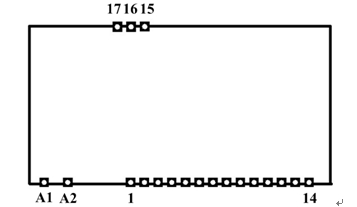

4.1管腳說明

IVY134SUA模塊采用郵票孔連接方式，可像貼片器件一樣直接焊接到PCB板上。

器件管腳說明列表

管腳符號功能

A1       ANT1天線引腳1

A2       ANT2天線引腳2

1         GND電源地

2~9        NC     保留（懸空）

10      TXUART數據發送管腳

11     NC保留（懸空）

12    RXUART數據接收管腳

13    VCC器件電源輸入管腳

14、16NC  保留（懸空）

15、17GND電源地

注：UART的波特率默認為19200bit/s，有特殊要求的用戶請事先向銷售工程師說明。

4.2接口方式和典型應用

4.3接口方式

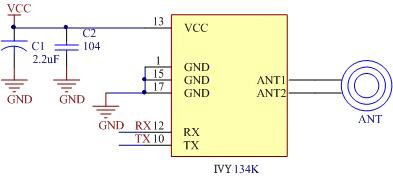

IVY134SUA通過UART進行通信，用戶只需通過UART發送簡單的命令便可完成對ID卡數據的讀取操作。典型應用電路圖如圖所示。

4.4UART通信協議

4.5數據格式

UART數據幀格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：19200bps

數據格式：8字節數據，低位在前，格式為7字節數據+1字節校驗和（異或和）。例如卡片輸出數據為0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x10，則校驗和計算：0x11^0x12^0x13^0x14^0x15^0x16^0x17=0x08。在該數據幀中，前兩個字節為國家代碼（0x11 0x12），第三到第五字節為UID數據（0x13 0x14 0x15 0x16 0x17）。

4.6串口命令

oxAA：讀卡命令，操作成功后返回7字節卡號和1字節校驗和。

0xBB：關閉天線命令，操作成功后模塊進入低功耗模式并返回0xB1。

功能說明：模塊上電后默認進入低功耗模式，此時天線處于關閉狀態。接收到0xAA命令后，模塊打開天線并進行讀卡操作，讀卡成功后模塊自動進入低功耗模式，如果要再次讀卡則需重新發送0xAA命令；如果讀卡失敗，模塊將一直處于讀卡模式直到讀卡成功或者接收到0xBB命令。

5. 機械尺寸

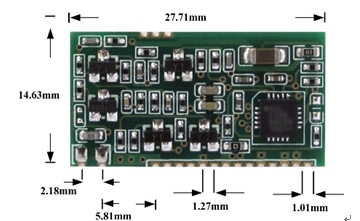

IVY134SUA機械尺寸如圖 所示。

6. 免責聲明

●開發預備知識

IVY134SUA系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

●EMI與EMC

IVY134SUA系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

IVY134SUA系列模塊的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

●修改文檔的權利

廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY134SUA系列模塊相關文檔修改的權利。

●ESD靜電放電保護

IVY134SUA系列模塊部分元件內置ESD保護電路，但當模塊的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝IVY134SUA系列模塊時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。

低頻標簽讀卡模塊IVY134SUA具有以下特點：

◆產品兼容ISO 11784/11785協議，可讀動物標準標簽；

◆讀卡距離遠；

◆UART通信接口，操作簡單；

◆超低功耗，可通過UART發送命令使模塊進入低功耗模式

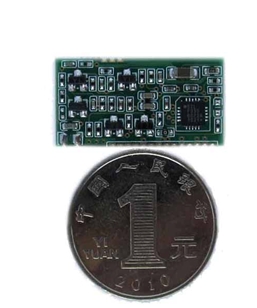

◆體積小巧，易于集成到設備中；

◆與125K低頻模塊IVY125S、高頻ISO14443A讀卡模塊IVY522S、高頻ISO15693讀卡模塊IVY220S、高頻多協議讀卡模塊IVY300S等多個模塊管腳PIN對PIN兼容，設備升級時只需要更換模塊而無需重新設計PCB。

低頻標簽讀卡模塊IVY134SUA電氣參數

3.1極限參數

工作溫度…………………………………………………………………………-20℃~+85℃

貯存溫度……………………………………………………………………… -40℃~+125℃

供電電壓(vcc to vss)……………………………………………………………-0.3V~+4.2V

管腳對地電壓……………………………………………………………………-0.3V~+5.8V

每個管腳最大IOL…………………………………………………………………    ±2mA

相對濕度 …………………………………………………………………………  5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

3.2直流特性

測試條件Temperature=+25℃。

表 2.1器件直流特性表

符號參數    測試條件最小值典型值最大值單位

VCC工作電壓          2.7        3.3         3.6         V

IDC1電流消耗正常模式  70        75         110       mA

IDC2電流消耗待機模式  5.5    5           6.4mA

VIL    輸入低電平         VSS      VSS+0.6    V

VIH     輸入高電平      0.8VCC          VCC    V

VOL輸出低電平 I(OLMAX)=-6mA VSSVSS+0.6     V

VOH輸出高電平 I(OHMAX)=6mA VCC-0.6VCC      V
